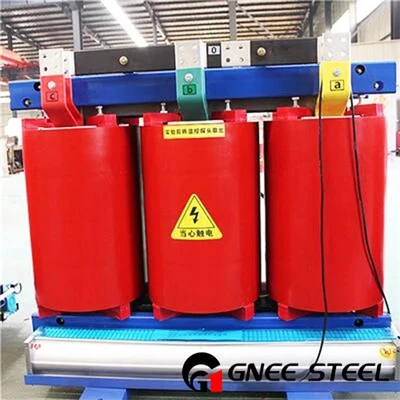

جاف غير متبلور-نوع المحولات
هل تريد معرفة المزيد عن منتجاتنا؟ يرجى الاتصال بنا عن طريق البريد الإلكتروني أو الهاتف.
Gnee Steel (Tianjin) Co., Ltd. هي واحدة من أكثر الشركات المصنعة والمزودة للمحولات من النوع الجاف غير المتبلور - في الصين. مرحبًا بكم في المحولات من النوع الجاف غير المتبلور -المخصصة بالجملة وبأسعار تنافسية من مصنعنا. تتوفر خدمة جيدة ومنتجات ذات جودة عالية.
GNEE محول توزيع من النوع الأساسي غير المتبلور من الفولاذ
تتكون قلوب المحولات التقليدية من أكوام من الصفائح المصنوعة من فولاذ السيليكون مع بنية بلورية موحدة تقريبًا (CRGO). في المحولات ذات القلوب غير المتبلورة، يتم لف شريط من الفولاذ لتشكيل القلب. الفائدة الكبيرة للمحولات غير المتبلورة هي أن الفولاذ غير المتبلور لديه خسائر تباطؤ أقل. ببساطة، هذا يعني أنه يتم إهدار قدر أقل من الطاقة كحرارة أثناء مغنطة وإزالة مغنطة القلب-(انظر صور الأشعة تحت الحمراء أدناه).
محول سبائك غير متبلور هومحول الطاقةمع خسارة منخفضة وكفاءة عالية في استخدام الطاقة. يستخدم هذا النوع من المحولات معدنًا غير متبلور يعتمد على الحديد باعتباره القلب. نظرًا لأن هذه المادة لا تحتوي على هيكل مرتب طويل المدى، فإن مغنطتها وإزالة مغنطتها أسهل من المواد المغناطيسية العادية.
محول معدني غير متبلور
المعلمات التقنية لمحول التوزيع غير المتبلور
| القدرة الاسمية | مزيج الجهد | انضم إلى المجموعات | نوع الخسارة SZ11 (كيلوواط) | غير -تيار التحميل | مقاومة ماس كهربائى | الوزن (كجم) | ||||
| (كيلو فولت أمبير) | الجهد العالي (كيلو فولت) | نطاق صنبور الضغط العالي | الجهد المنخفض (كيلو فولت) | ملصق | لا يوجد- تحميل | حمولة | (%) | (%) | زيت ثقيل | الوزن الإجمالي |
| 200 | 10 | ±4×2.5% | 0.4 | ين0 داين11 |
0.48 | 3.06 | 1.5 | 4 | 260 | 1040 |
| 250 | 0.56 | 3.6 | 1.4 | 290 | 1160 | |||||
| 315 | 0.67 | 4.32 | 1.4 | 320 | 1360 | |||||
| 400 | 0.8 | 5.22 | 1.3 | 350 | 1550 | |||||
| 500 | 0.96 | 6.21 | 1.2 | 400 | 1820 | |||||
| 630 | 1.2 | 7.65 | 1.1 | 4.5 | 490 | 2170 | ||||
| 800 | 1.4 | 9.36 | 1 | 600 | 2590 | |||||
| 1000 | 1.7 | 10.98 | 1 | 710 | 3000 | |||||
| 1250 | 1.95 | 13.05 | 0.9 | 820 | 3630 | |||||
| 1600 | 2.4 | 15.57 | 0.8 | 840 | 4145 | |||||
يمكن استخدام السبائك غير المتبلورة ذات الموصلية المغناطيسية المتميزة كمادة أساسية للمحول، ويمكن أن تكون قيمة الخسارة منخفضة جدًا في النهاية. إلا أنها تتمتع بالعديد من الخصائص التي يجب ضمانها ومراعاةها عند التصميم والتصنيع. يعكس الجسم الرئيسي الجوانب التالية:
(1) صلابة مادة صفائح السبائك غير المتبلورة عالية جدًا، ومن الصعب قصها بالأدوات التقليدية، لذلك يجب تقليل كمية القص في التصميم.
(2) سمك السبائك غير المتبلورة رقيق جدًا، وسطح المادة ليس مسطحًا جدًا، وبالتالي فإن معامل ملء قلب الحديد منخفض.
(3) السبائك غير المتبلورة حساسة جدًا للإجهاد الميكانيكي. في التصميم الإنشائي، يجب تجنب مخطط التصميم التقليدي المتمثل في أخذ القلب الحديدي كهيكل محمل رئيسي للحمل-.
(4) من أجل الحصول على خصائص ممتازة منخفضة الخسارة، يجب أن يتم صلب رقائق الحديد غير المتبلورة.
(5) من الأداء الكهربائي. من أجل تقليل كمية القص لرقائق الحديد، فإن القلب الحديدي للمنتج بأكمله يتكون من أربعة إطارات أساسية حديدية منفصلة بالتوازي، وكل ملف طور مغلف على إطارين مستقلين من الدائرة المغناطيسية.
محول الأساسية غير متبلور
